#26 9/05/2022 19:07:46

F5SLQ
Membre
Lieu : LFLN
Inscription : 16/12/2018
Messages : 373

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

Bonjour Silicium628,
J'ai juste un mot à dire... impressionnant !
Merci pour cette réalisation.

Laurent


FlightGear : 2020.3.17 - Buid ID : 340 - Windows 11 - x64
Processeur : Intel (R) Core (TM) i9-12900 KF CPU @ 5.0 GHz  - RAM : 32 Go à 3,2GHz - Carte vidéo : NVIDIA GeForce RTX 3070Ti - 8GB
Joystick Logitech Extreme 3D PRO - Multi player callsign : F-JEEP

Hors ligne

#27 6/08/2022 15:58:53

Silicium628
Membre
Lieu : Montpellier
Inscription : 11/06/2021
Messages : 23
Site Web

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

Bonjour à toutes et à tous,
Merci Laurent @F5SLQ pour cette appréciation.

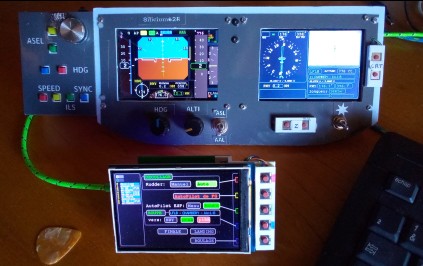

Aujourd'hui je vous annonce la naissance d'un nouveau module, je l'ai appelé le MCDU (comme Multipurpose Control and Display Unit )
Ce MCDU comprend un afficheur et cinq boutons poussoirs. Il permet en quelques clics de gérer :

   - décollage automatiquement gère les gaz, la consigne d'altitude, les flaps, le tangage, puis engage l'autopilot de FG
    gestion de la route (goto vers une piste ou un point d'approche) puis engage l'autoland
   - approche (gère altitude, vitesse, pente et taux de descente, cap, trajectoire, )
    - pose l'avion sur la piste sélectionnée sur le ND (gère les AF et l'arrondi)
   - freinage

J'en profite pour rappeler les notions fondamentales :
- Ces trois modules ne sont PAS reliés entre eux (sauf éventuellement par une alimentation 5V), les communications bidirectionnelles se font entre eux par WiFi.
- Le serveur de ce micro-réseau WiFi est hébergé sur l'ESP32 du module PFD, les autres modules sont les clients.
- Ce micro micro-réseau WiFi est totalement autonome, il se passe totalement de box internet et du réseau internet.
- Le module PFD est le seul qui communique directement avec le programme FlightGear, il le fait par une liaison USB.
- Le passage de données du PFD vers les autres modules se fait par requête html classique.
- dans l'autre sens, le passage de données depuis les clients vers le serveur PFD se fait par l'ajout d'arguments dans l'URL des requêtes. (vous savez, ce qui suit le '?' et les '&' dans les URL).

La mise au point de l'ensemble n'est pas compliquée dans le principe, mais en pratique la programmation des trois codes sources en parallèle oblige à écrire ces codes bien proprement.
Au passage, j'utilise surtout Geany sous Linux pour la rédaction des sources, et je trouve qu'il est doté de tout ce qu'il faut comme fonctionnalités pour pouvoir gérer tout ça sans problème et sans se prendre la tête smile

Silicium628


Dernière modification par Silicium628 (6/08/2022 16:01:19)


Linux Mint 20.3 Una 64-bit
Processeur :  AMD Ryzen 5 - 5600G with Radeon Graphics × 12
MATE 1.26.0
Carte graphique : AMD CEDAR (DRM 2.50.0 / 5.4.0-74-generic, LLVM 12.0.0)

Hors ligne

#28 4/11/2022 1:26:38

imaljl
Membre
Inscription : 4/11/2022
Messages : 4

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

bonjour Silicium628
J'arrive a me connecter sur votre site, mais les liens sont cassés.
j'aimerai bien étudier votre travail, j'ai fait un afficheur qui est loin d’être aussi élaboré et je pourrai sans doute améliorer mon modeste travail.

Dernière modification par imaljl (4/11/2022 1:27:12)


mac os M1, FlightGear-2020.3.13, M1max

Hors ligne

#29 8/11/2022 6:45:21

Silicium628
Membre
Lieu : Montpellier
Inscription : 11/06/2021
Messages : 23
Site Web

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

Bonjour imaljl
Pouvez-vous me préciser quels liens sont cassés ?
(un lien ? plusieurs ?? tous ???)
afin que je puisse y remédier le plus rapidement possible...
Merci à vous
Silicium628


Linux Mint 20.3 Una 64-bit
Processeur :  AMD Ryzen 5 - 5600G with Radeon Graphics × 12
MATE 1.26.0
Carte graphique : AMD CEDAR (DRM 2.50.0 / 5.4.0-74-generic, LLVM 12.0.0)

Hors ligne

#30 8/11/2022 11:43:14

imaljl
Membre
Inscription : 4/11/2022
Messages : 4

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

bonjour
j’accède a votre site sans problème , mais aucun des lien n'est actif pour moi , j'ai tenter avec un autre navigateur ,sans plus de succès .
j'ai essayer avec un autre ordi et c'est idem.
le lien sur l'horizon artificiel m’intéresse.

Dernière modification par imaljl (8/11/2022 11:46:37)


mac os M1, FlightGear-2020.3.13, M1max

Hors ligne

#31 8/11/2022 20:02:20

Silicium628
Membre
Lieu : Montpellier
Inscription : 11/06/2021
Messages : 23
Site Web

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

@imaljl
Bonsoir,

J'avoue que cela me laisse perplexe. En effet en ce qui me concerne, je peux accéder à la totalité du site, de l'article et tous les liens externes fonctionnent, ceci avec:
-2 PC sous Linux et différents navigateurs :
- Firefox
- Waterfox
- Brave
- Midori
- Dillo
Depuis une liaison internet Fibre chez Orange, en France (Montpellier)

ainsi que depuis un smartphone Androïd avec liaison 4G (Orange) avec :
- Dolphin
- Chrome
- Firefox

Je n'ai pas la possibilité d'essayer avec MAC ni Windows...
Je suppose qu'un paramétrage concernant votre matériel ou logiciel ou accès internet vous bloque les liens externes depuis un site donné.
Pouvez-vous tenter l'expérience chez un ami ayant un PC ?

Silicium628


Linux Mint 20.3 Una 64-bit
Processeur :  AMD Ryzen 5 - 5600G with Radeon Graphics × 12
MATE 1.26.0
Carte graphique : AMD CEDAR (DRM 2.50.0 / 5.4.0-74-generic, LLVM 12.0.0)

Hors ligne

#32 8/11/2022 21:28:55

lann
Administrateur
Lieu : LFRJ
Inscription : 10/01/2010
Messages : 176
Site Web

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

Je viens d'essayer et ça fonctionne sans problème


Debian stable 64 bits - Core I7 - 14 Go de RAM - NVIDIA GTX-260 - FG 2020.3.5 ou flightgear-osgearth 3.1.0
Logitech Extreme 3D PRO

Hors ligne

#33 8/11/2022 22:43:07

f-toro
Administrateur
Lieu : LFLA
Inscription : 16/12/2007
Messages : 2 910

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

Donc problème d'ordinateur chez toi, imaljl.
Un pare feu ?


André. anciennement taureau89_9
Debian Testing Amd64. CM Sabertooth 990FX, FX8350, 32 Go Ram DDR3 1866 Mhz, GTX 750ti 2Go, DD 2To Sata 3, THRUSTMASTER T.Flight StickX, FG 2020.4.0 Git.

Hors ligne

#34 8/11/2022 22:57:33

imaljl
Membre
Inscription : 4/11/2022
Messages : 4

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

en effet sur un PC c'est ok
c'est avec mon mac que ce n'ai pas bon


mac os M1, FlightGear-2020.3.13, M1max

Hors ligne

#35 9/11/2022 16:56:18

arradoy
Moderateur
Lieu : LFBZ
Inscription : 24/11/2010
Messages : 953

Re : PFD - Primary Flight Display avec un ESP32 et un Afficheur TFT 3.5"

imaljl a écrit :

avec mon mac

ici, tout marche. Pb de puce???


macOS BigSur11.7-RAM16Go-AMD Radeon R9 M295X 4Go-FG 2020.4
